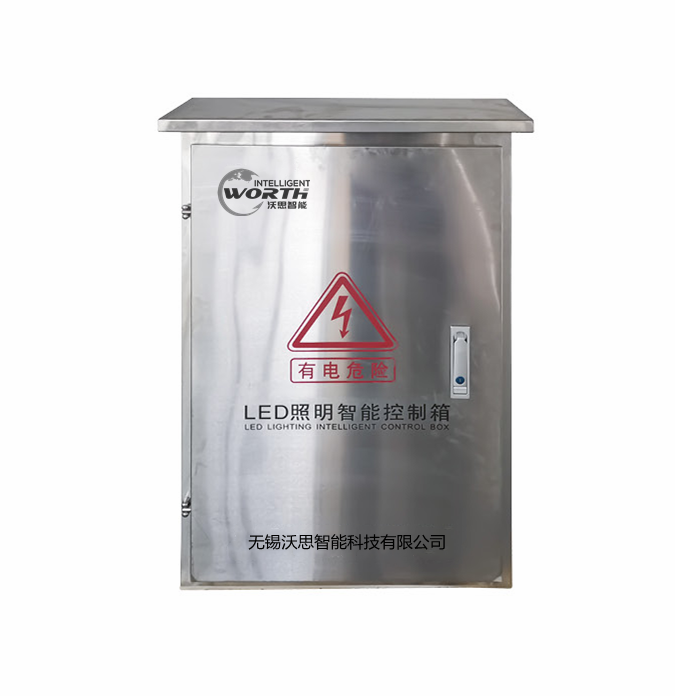

照明控制箱是用于集中管理和控制照明系統的核心設備，主要實現對燈具的通斷、調光、故障監測等功能，廣泛應用于住宅、商業建筑、道路、工業廠房等場景。它不僅能提升照明系統的安全性、穩定性，還能通過智能化控制實現節能降耗，是現代照明系統的 “中樞神經”。
一、照明控制箱的核心功能
不同場景的照明控制箱功能有所差異，但核心功能可歸納為以下 4 類：
- 基礎控制功能
- 燈具通斷控制：通過內置斷路器、繼電器等元件，實現對單個或多個照明回路的開關控制（如按區域、時段開啟 / 關閉）。
- 過載與短路保護：配備漏電保護器（RCD）、空氣開關（MCB）等保護元件，當電路出現過載、短路或漏電時，自動切斷電源，避免設備損壞或觸電事故。
- 回路隔離：將照明系統劃分為多個獨立回路（如客廳回路、臥室回路、應急照明回路），某一回路故障時不影響其他回路正常工作，便于檢修。
- 智能化控制功能（智能型控制箱）
- 調光控制：兼容調光模塊（如 0-10V 調光、DALI 調光），可調節燈具亮度（如商場根據人流調整亮度、酒店?duì)I造氛圍光）。
- 場景模式預設：支持存儲多種照明場景（如辦公室 “工作模式”“會議模式”“節能模式”），通過按鍵、APP 或傳感器自動切換。
- 定時控制：內置定時器或連接時控模塊，按預設時間自動控制燈具（如路燈傍晚開啟、凌晨關閉，辦公樓下班后自動關燈）。
- 監測與反饋功能
- 狀態監測：實時監測各回路電壓、電流、功率等參數，通過顯示屏或遠程平臺直觀展示（如查看某回路是否過載、燈具是否正常工作）。
- 故障報警：當出現回路斷路、燈具損壞、漏電等故障時，通過聲光報警（本地）或推送信息（遠程 APP / 短信）提醒管理人員，縮短檢修時間。
- 應急保障功能
- 應急照明切換：在斷電或火災等緊急情況下，自動切斷普通照明回路，切換至應急照明回路（如應急燈、疏散指示燈），保障人員疏散安全。
- 備用電源聯動：若連接 UPS（不間斷電源）或備用發電機，斷電時可快速聯動啟動備用電源，確保關鍵區域（如醫院走廊、地下車庫）照明不中斷。
二、照明控制箱的核心組成部件
照明控制箱的結構根據功能需求分為 “基礎型” 和 “智能型”，核心部件如下表所示：
| 部件類別 | 具體部件 | 作用說明 |
| 電源保護類 | 空氣開關（MCB） | 切斷過載 / 短路電流，保護照明回路和燈具 |
| 漏電保護器（RCD） | 當回路漏電電流超過設定值（如 30mA）時，快速跳閘，防止觸電事故 | |
| 浪涌保護器（SPD） | 抵御雷擊、電網電壓波動產生的浪涌電流，保護智能模塊（如調光器、通訊模塊） | |
| 控制執行類 | 繼電器模塊 | 接收控制信號，實現大電流燈具（如路燈、工業吊燈）的通斷控制 |
| 調光模塊 | 輸出調光信號（0-10V、DALI 等），調節 LED 燈、熒光燈等燈具的亮度 | |
| 時控模塊 / 定時器 | 按預設時間自動控制回路開關（如住宅樓道燈 “白天關、夜間開”） | |
| 智能交互類 | 控制器（CPU 模塊） | 智能控制箱的 “大腦”，處理傳感器信號、執行場景模式、對接遠程平臺 |
| 通訊模塊 | 實現遠程連接，常見類型：4G/5G（戶外場景）、WiFi（室內場景）、LoRa（低功耗） | |
| 本地操作面板 | 配備按鍵、顯示屏，支持現場設置參數（如調整調光亮度、修改定時時間） | |
| 監測反饋類 | 電流 / 電壓傳感器 | 采集回路電參數，反饋至控制器，實現過載監測、能耗統計 |
| 故障報警模塊 | 故障時觸發本地聲光報警，或通過通訊模塊推送報警信息至管理端 |
三、照明控制箱的分類與適用場景
根據應用場景的功能需求，照明控制箱可分為 3 類，具體適用場景如下：
| 分類 | 核心特點 | 適用場景 |
| 基礎型控制箱 | 僅含電源保護、回路開關功能，無智能控制 | 住宅戶內（如客廳 / 臥室照明回路控制）、小型商鋪（如便利店、理發店）、簡易廠房 |
| 智能型控制箱 | 支持調光、定時、場景控制，可本地 / 遠程操作 | 商業建筑（商場、酒店、辦公樓）、學校教室（按課程表切換照明模式）、展覽館（氛圍光調節） |
| 工業 / 戶外型控制箱 | 具備防水、防塵、抗高溫 / 低溫性能，支持遠程監控 | 道路路燈（戶外防水）、工業廠房（抗粉塵 / 油污）、地下車庫（應急照明聯動） |
四、照明控制箱的選型與安裝注意事項
- 選型關鍵指標
- 回路數量：根據照明系統的回路劃分確定（如住宅戶內通常需 6-10 路，辦公樓每層需 10-20 路）。
- 額定電流：需匹配燈具總功率（計算公式：總電流 = 總功率 ÷ 額定電壓，如 220V 系統中，1kW 燈具總電流約 4.5A，需選擇額定電流≥10A 的控制箱）。
- 防護等級（IP 等級）：戶外或潮濕環境（如地下車庫、衛生間）需選 IP54 及以上（防塵防水），室內干燥環境可選 IP30（僅防塵）。
- 兼容性：智能控制箱需確認是否支持所需的調光協議（如 DALI、0-10V）、通訊方式（如 WiFi、4G），避免與燈具或遠程平臺不匹配。
- 安裝與使用注意事項
- 安裝位置：需遠離水源、熱源（如熱水器、暖氣片），避免陽光直射；戶外控制箱需固定在防雨防曬的配電箱柜內，高度不低于 1.5m（防止誤觸）。
- 接線規范：不同回路的導線需分色（如火線用紅色、零線用藍色、地線用黃綠雙色），接線端子需擰緊，避免虛接導致發熱燒毀。
- 定期維護：每半年檢查一次保護元件（如漏電保護器跳閘測試）、清潔箱內灰塵；智能控制箱需定期更新固件，確保遠程控制功能穩定。
五、與 “路燈照明控制柜” 的區別
很多人會將 “照明控制箱” 與 “路燈照明控制柜” 混淆，兩者核心差異在于應用場景和功能復雜度：
- 照明控制箱：體積較?。ǘ酁楸趻焓剑δ茌^簡單，適用于室內或小型戶外場景（如小區路燈、商鋪照明），控制回路數量較少（通常≤20 路）。
- 路燈照明控制柜：體積較大（多為落地式），功能更復雜，專為道路、市政等大規模照明設計，支持遠程監控（如電流 / 電壓監測、故障報警）、單燈控制、節能調度（如深夜降功率），控制回路數量可達數十至數百路。
簡言之，路燈照明控制柜是 “大型化、專業化” 的照明控制箱，而普通照明控制箱則是 “小型化、通用化” 的控制設備。
